网站首页 > 无纺布生产设备 > 针刺机
  1. 针刺机|预刺机
  2. 预刺机
  3. 预刺机

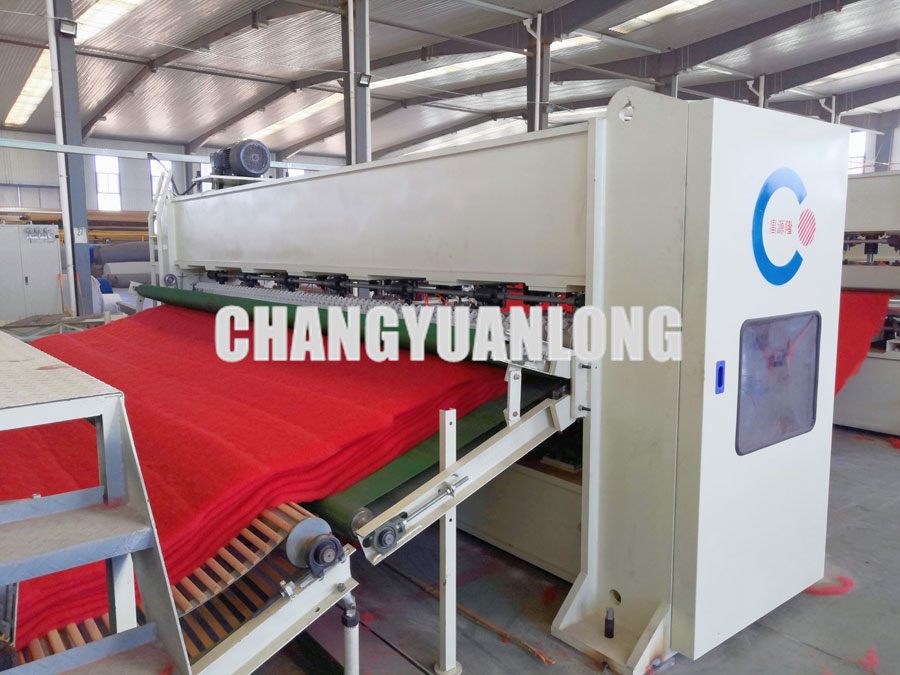

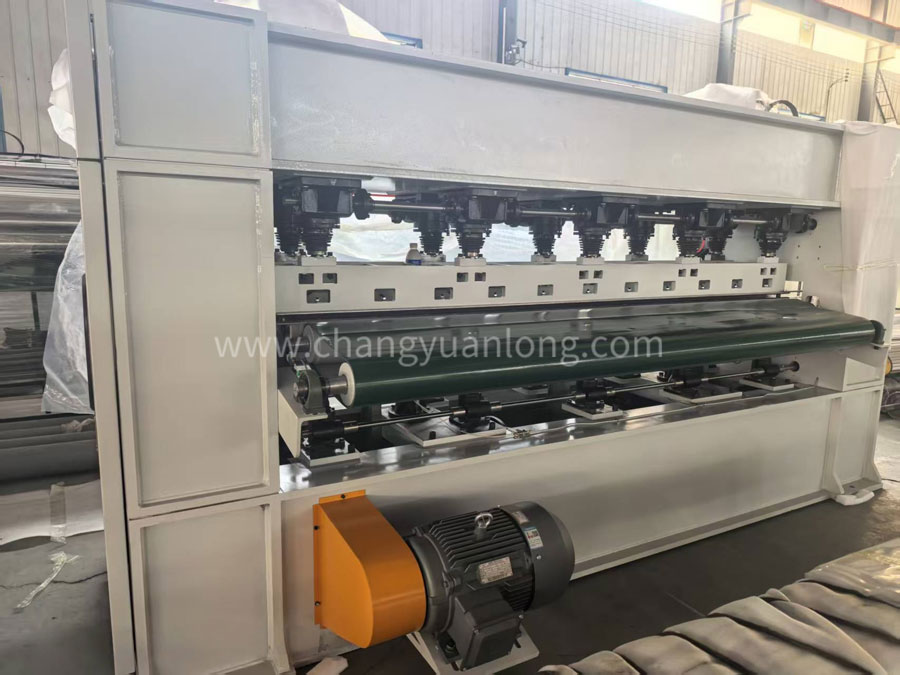

针刺机|预刺机

  • 型号CYLZC
  • 品牌昌源隆

针刺机电机通过主轴、偏心机构、导杆等带动针板梁作上下往复运动;通过刺针对纤维网进行反复穿刺,来加固棉网。

  1. 详细信息

针刺机:


 ✤ 用途特点:新型钢件结构,活动梁采用铝合金制成,针床梁、主轴都经调质、回火做定性处理,剥毛板、针床梁用蜗轮箱升降,方便调节刺针深度,针板为气压控制,电脑数控布针,进出辊、剥棉板和托棉板镀铬,连杆采用球墨铸铁加工成型。导向轴用45#钢锻打,经车麽热处理精加工。


针刺机结构示意图

(上图为结构示意图,不完全与实际设备相同)


 ✤ 工作原理:电机通过主轴、偏心机构、导杆等带动针板梁作上下往复运动;通过刺针对纤维网进行反复穿刺,来加固棉网。



✤ 技术参数

  工作宽度:2000-7000mm

  设计频率:约450次/分

  设计动程:60mm

  设计线速:0-12m/min

  植针密度:约3500-4500枚/米

  总功率:19.7-32.5KW

  主电机功率:11/18.5/22/30KW

  进、出料电机功率:2.2KW、2.2KW

  底针梁升降电机功率:1.5KW

  剥网板升降电机功率:1.5KW


✤ 机构特点:

(1)喂入部分过度帘速度与针刺机同步,传动由预刺机入料辊带动。

(2)进料辊带导网装置,导网片间距45mm 左右。

(3)针板杂乱布针,电脑打孔,环氧板镀PU植针板,备用板一付,托网板、剥网板抛光镀铬。

(4)整机机架采用优质钢板焊接而成,并经消除应力处理,外形结构美观,顶部带吊装耳环或留孔,底部减振垫消振。


✤ 安全防护:

(1)电器部分设有过载保护、过电流保护、短路保护、紧急停车按钮。

(2)底针梁升降、剥网板升降均有开关保护,所有传动部位均有保护罩保护。

(3)必要部位设有警告标记。
