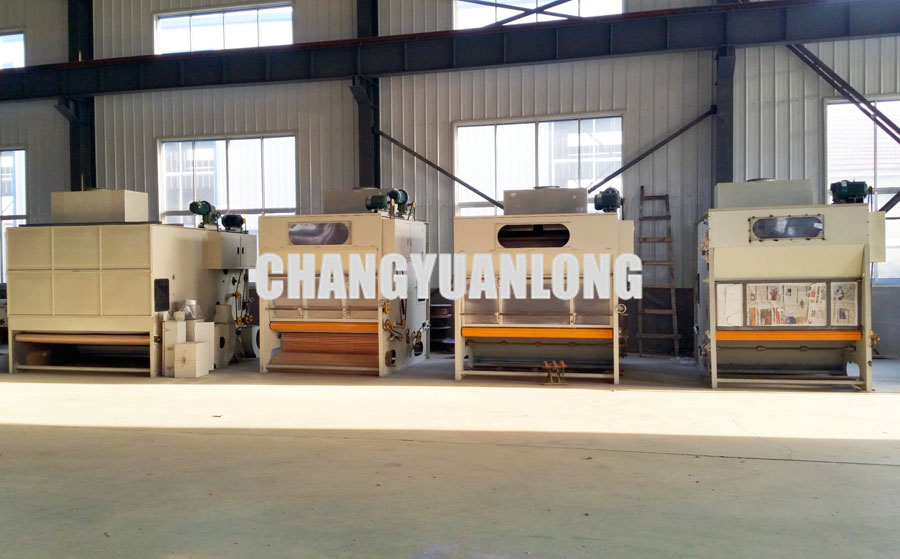

震动棉箱

  • 型号CYLMX
  • 品牌昌源隆

仿台式给棉机结构,旋风器加尘笼落棉,两道光电控制:一道根据储棉仓的储棉量控制开松机,另一道根据振动仓的棉量控制角钉帘。储棉仓、振动仓的储棉量可调节。通过振动板和光电的控制使给棉机能定量、均匀地把原料输送给梳理机。平帘和斜帘为皮质帘。

  1. 详细信息

给棉机:仿台式给棉机结构,旋风器加尘笼落棉,两道光电控制:一道根据储棉仓的储棉量控制开松机,另一道根据振动仓的棉量控制角钉帘。储棉仓、振动仓的储棉量可调节。通过振动板和光电的控制使给棉机能定量、均匀地把原料输送给梳理机。平帘和斜帘为皮质帘。

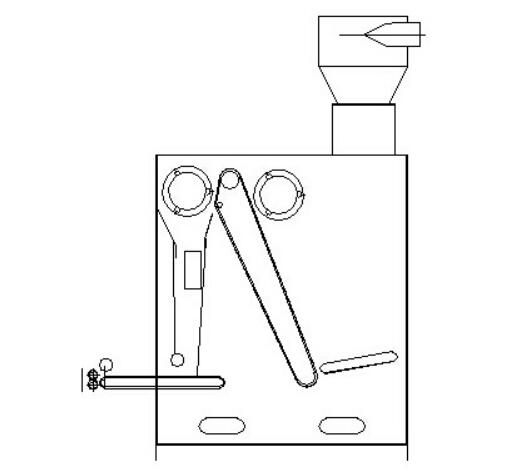

给棉机结构示意图

(上图为结构示意图,不完全与实际设备相同)

 ✤工作原理:经充分开松除杂质的各种不同纤维经输棉管道送入棉箱,经充分混合角钉帘输送,由输棉道及振动板连续均匀输出,由光电定量控制。

 ✤用途特点:多种纤维连续均匀定量输出。

 ✤技术参数:

 工作宽度:1700-2300mm

 生产能力:80*500kg/h

 总功率:4.4KW

 均棉辊与剥棉辊电机功率:2.2KW

 角钉帘及输送帘电机:2.2KW

 ✤机构特点:

(1)两侧机架由优质钢板焊接而成,中间由型钢支撑,结构稳固。

(2)纤维经排气箱进入储棉箱,光电开关控制储棉量,由角钉帘(内衬布帘)带入输棉道。

(3)光电控制开松机的进棉量及混棉箱的储棉量,角钉帘变频调速,输出由光电开关及振动板控制。

(4)输棉道开口大小方便可调。

(5)均棉辊、剥棉辊由电机恒速传动,间距可调,确保给棉量的稳定及均匀。

(6)角钉帘与平帘之间带沉沙槽,可将掉下的飞花储存,由角钉帘带走,振动板传动由剥棉辊带动。 输棉帘与梳理机给棉帘连动。

 ✤安全防护:

(1)所有传动部位均有保护罩保护。

(2)电器部分设有过载保护、过电流保护、短路保护、紧急停车按钮。

(3)必要部位设有警告标记。
